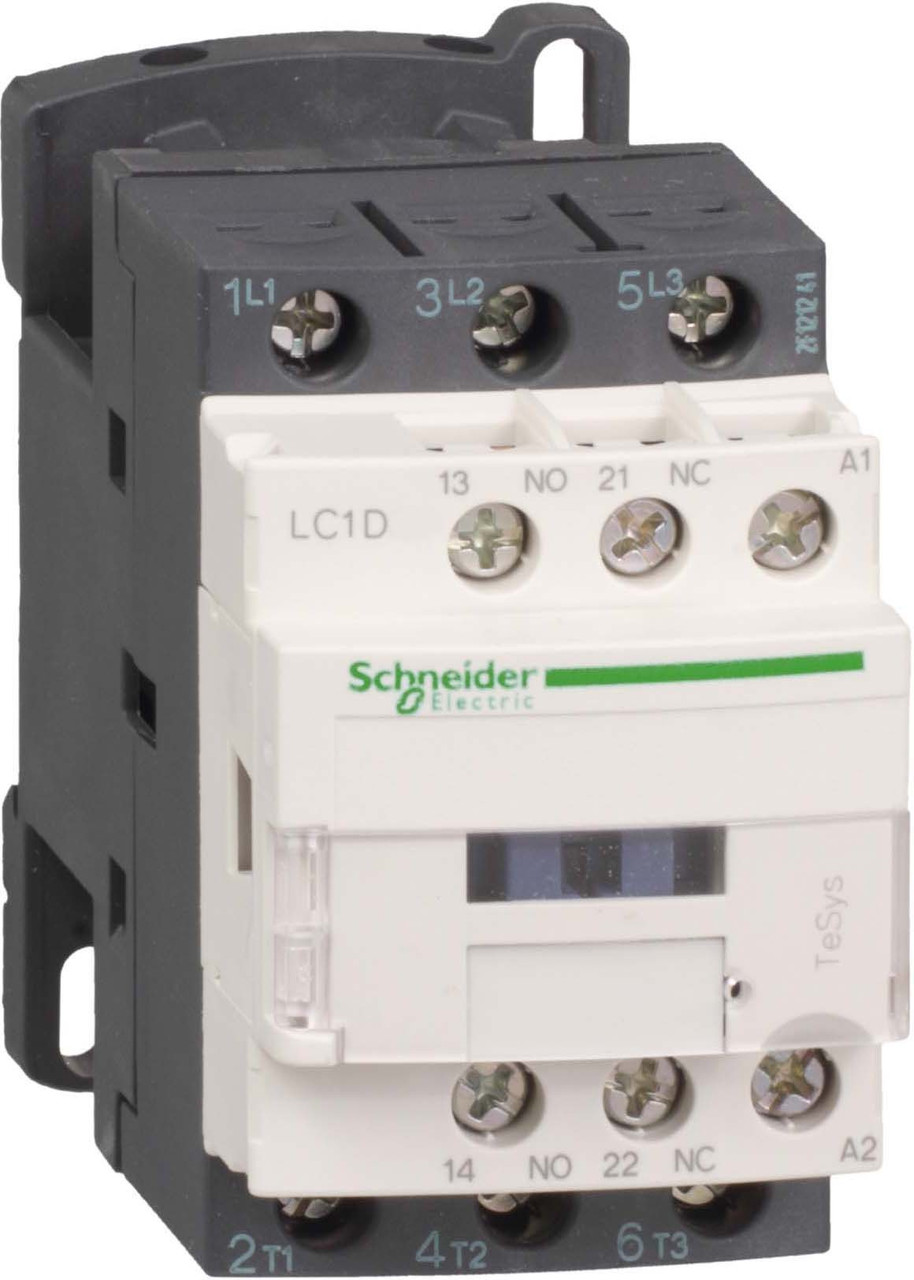

3-полюсный контактор TeSys D, 32А, 1НО+1НЗ, 110В АС
- Нет в наличии
- Код: LC1D32F7
99 700 ₸
3-полюсный контактор TeSys D, 32А, 1НО+1НЗ, 110В АСНет в наличии
99 700 ₸
+7 (707) 862-85-65
WhatsAppLC1D32F7 КОНТАКТОР D 3P, 32А,НО+НЗ,110B,50/60ГЦ
сновные характеристики
| Диапазон | TeSys |
| Наименование продукта | TeSys D |
| Тип изделия или компонента | Контактор |
| Краткое имя устройства | LC1D |
| Применение контактора | Управление электродвигателем Активная нагрузка |
| Категория применения | AC-1 AC-3 |
| Описание полюсов | 3P |
| Конфигурация контактов полюса | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | <= 300 В постоянный ток для силовая цепь <= 690 V переменный ток 25...400 Hz для силовая цепь |
| [Icw] номинальный рабочий ток | 32 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь 50 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь |
| Мощность двигателя, кВт | 15 кВт в 380...400 V переменный ток 50/60 Гц 7.5 кВт в 220...230 V переменный ток 50/60 Гц 18.5 кВт в 500 V переменный ток 50/60 Гц 18.5 кВт в 660...690 V переменный ток 50/60 Гц 15 кВт в 415...440 V переменный ток 50/60 Гц |
| Мощность двигателя, л.с. | 2 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели 5 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели 7.5 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 10 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 20 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 30 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Пер. ток 50/60 Гц |
| Напряжение цепи управления | 110 V пер. ток 50/60 Hz |
| Вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
| [Uimp] номинальное импульсное напряжение | 6 кВ в соответствии с IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 50 А в <= 60 °C для силовая цепь 10 А в <= 60 °C для цепь сигнализации |
| Номинальная включающая способность Irms | 550 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 |
| Номинальная отключающая способность | 550 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| [Icw] Номинальный кратковременно выдерживаемый ток | 138 А <= 40 °C 1 мин силовая цепь 260 А <= 40 °C 10 с силовая цепь 430 А <= 40 °C 1 с силовая цепь 60 А <= 40 °C 10 мин силовая цепь 100 А 1 с цепь сигнализации 120 А 500 мс цепь сигнализации 140 А 100 мс цепь сигнализации |
| Соответствующий номинал предохранителя | 63 А gG в <= 690 V координация тип 1 для силовая цепь 63 А gG в <= 690 V координация тип 2 для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 |
| Среднее полное сопротивление | 2 мОм в 50 Гц - Ith 50 А для силовая цепь |
| [Ui] номинальное напряжение изоляции | 600 В для силовая цепь сертификации CSA 600 В для силовая цепь сертификации UL 690 В для силовая цепь в соответствии с IEC 60947-4-1 690 В для цепь сигнализации в соответствии с IEC 60947-1 600 В для цепь сигнализации сертификации CSA 600 В для цепь сигнализации сертификации UL |
| Электрическая прочность | 1.65 млн. циклов 32 А AC-3 при Ue <= 440 V 1.4 млн. циклов 50 А AC-1 при Ue <= 440 V |
| Мощность, рассеиваемая одним полюсом | 2 Вт AC-3 5 Вт AC-1 |
| Защитная крышка | С |
| Монтажная опора | Плата Рейка |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Сертификация | BV CCC CSA DNV GL GOST RINA UL LROS |
| Тип клемм | Цепь управления : винтовой зажим 2 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 1 кабель (-и) 1.5...10 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : винтовой зажим 1 кабель (-и) 2.5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : винтовой зажим 2 кабель (-и) 2.5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : винтовой зажим 1 кабель (-и) 1...10 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 2 кабель (-и) 1.5...6 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 2 кабель (-и) 2.5...10 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник |
| Момент затяжки | Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь : 2.5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь : 2.5 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
| Время работы | 4...19 мс размыкание 12...22 мс замыкание |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 15 млн. циклов |
| Рабочая частота | 3600 цикл/ч в <= 60 °C |
Дополнительные характеристики
| Технология использования катушек | Без встроенного модуля защиты от перегрузок |
| Пределы напряжения цепи управления | 0,3...0,6 Uc отпускание в 60 °C, переменный ток 50/60 Hz 0,8...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 50 Hz 0,85...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 60 Hz |
| Потребляемая мощность при срабатывании | 70 В·А в 20 °C (cos ϕ 0.75) 60 Hz 70 В·А в 20 °C (cos ϕ 0.75) 50 Гц |
| Потребляемая мощность при удержании, В·А | 7.5 В·А в 20 °C (cos ϕ 0.3) 60 Hz 7 В·А в 20 °C (cos ϕ 0.3) 50 Гц |
| Теплоотдача | 2...3 Вт в 50/60 Гц |
| Тип вспом. контактов | Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1 |
| Частота цепи сигнализации | 25...400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Время без перекрытия | 1.5 мс при снятии напряжения (между НЗ и НО контактом) 1.5 мс при подаче напряжения (между НЗ и НО контактом) |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
Условия эксплуатации
| Cтепень защиты IP | IP2x лицевая панель в соответствии с IEC 60529 |
| Защитное исполнение | TH в соответствии с IEC 60068-2-30 |
| Степень загрязнения | 3 |
| Рабочая температура | -20...60 °C |
| Температура окружающего воздуха при хранении | -60...80 °C |
Характеристики
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Номинальное напряжение катушки | 110 В |
| Номинальный ток | 32 А |
| Тепловое реле | Нет |
| Тип контактора | Нереверсивный |
| Тип управляющего тока | Переменный |
Информация для заказа
- Цена: 99 700 ₸
